VERTIKALNA TRAČNA ŽAGA BOBER 1200

Vertikalno tračno žago sestavljajo sledeči strojni sklopi:

  1. ŽAGA S KOLESI PREMERA 1200mm
  2. DOZIRNA NAPRAVA ZA HLOD(VOZIČEK)
  3. NAKLADALNI TRAK ZA HLODOVINO
  4. RAZKLADALNI TRAK S SORTIRNIKI
  5. KOMANDNI PULT
  6. PREDREZILO ZA ODSTRANJEVANJE TUJKOV

1. ŽAGA S KOLESI

  • dva lita kolesa premera 1200mm, dinamično balansirana
  • napenjanje lista je hidravlično s pomočjo nastavljivega tlačnega merilnika do sile 6 ton
  • hidravlično vodilo lista za vertikalni pomik za prilagajanje debelini hloda, vidni del lista nad hlodom je obojestransko varovan z zaprtim ščitnikom
  • odmik lista za 15 mm ven pri rezanju in nazaj noter pri povratku hloda povečuje kapaciteto zaradi hitrejšega povratka in zmanjšuje možnosti poškodbe lista
  • glavni elektromotor je moči 30 kW zaščiten proti preobremenitvi z bimetalom
  • hidravlični agregat je moči 4kW in poganja vso hidravliko na žagi, vključno s predrezilom

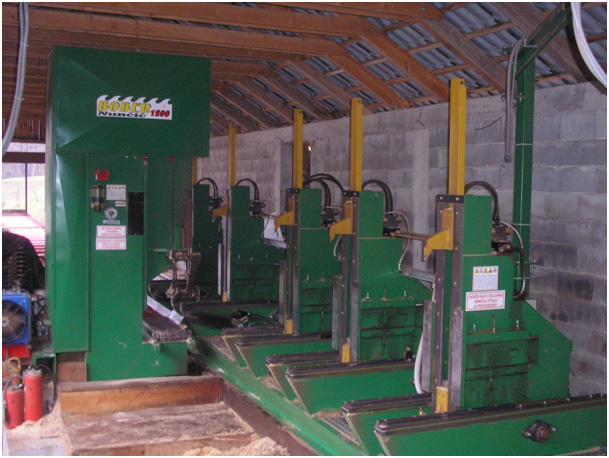

žaga s kolesi

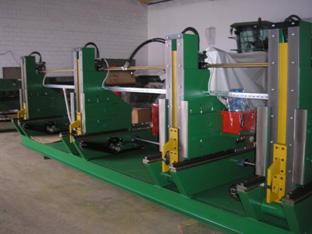

2. DOZIRNA NAPRAVA (VOZIČEK) ŽAGE

je hidravličen in zelo robusten, kar omogoča natančno delo in dolgo življensko dobo. Namenjen je fiksiranju in prevozu hloda z mački in prečnemu pomiku hloda za debelino reza

  • Dolžina voza je 7m, širina je 2m
  • Dolžina proge je 18 m
  • število stebričkov je 5, z mački za zategovanje hloda
  • število obračalnikov je 4
  • število osi podnožja je 5 s kolesi
  • odpiranje stebričkov je 900

Hidravlični agregat ima moč 7,5kW in prigrajen oljni akumulator s katerim omogočimo hitro delovanje mačkov. Zategovanje mačkov je možno s tremi pritiski: 150, 100, 50 bar, kar je pomembno, da ne poškodujemo materiala pri ožjih odrezih.

Hidravlično nastavljanje naslona je brezstopenjsko- večji izkoristek pri rezanju lesa. Centralno mazanje vseh drsnih plošč se izvaja avtomatsko glede na število obratovalnih ur. Pomik stebrov se meri preko kovinske zobate letve in omogoča natančno nastavitev pod 1mm.

Pogon vozička je hidravličen s hitrostjo od 0 – 160m/min.

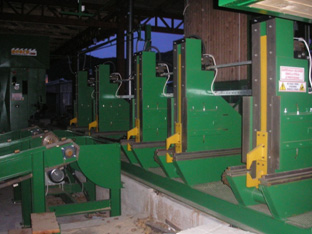

Dozirna naprava Dozirna naprava

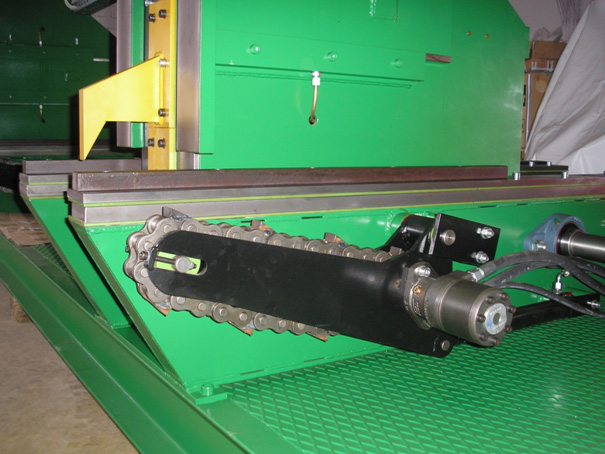

OBRAČALNIKI SO LAHKO:

a) enojni

OBRAČALNIK

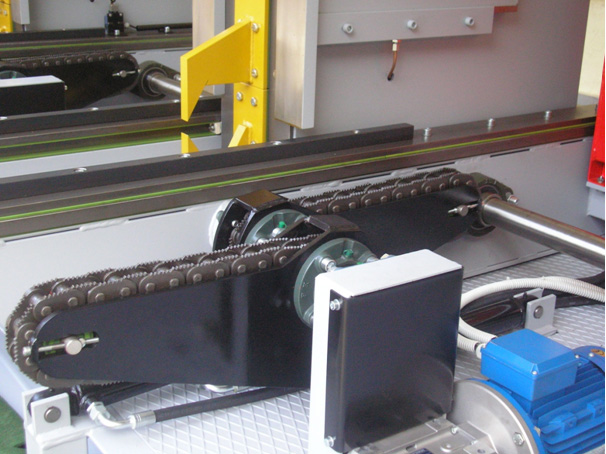

dvojni- lažje obračanje hlodov

Obračalnik

3. NAKLADALNI TRAK

  • s pogonom
  • tremi verigami po 4m
  • tremi hidravličnimi izmetači
  • elektromotor moči 5,5 kW z reduktorjem

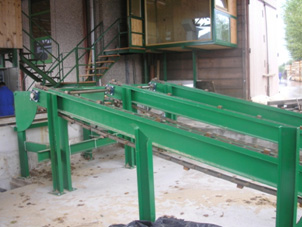

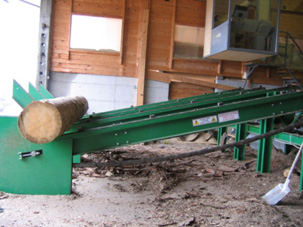

nakladalni trak nakladalni trak

4. RAZKLADALNI TRAK

  • je dolžine 10m
  • s pogonom in enim oprijemalnim valčkom
  • dva sortirnika za sortiranje razžaganega lesa
  • elektromotor – 2,2 kW

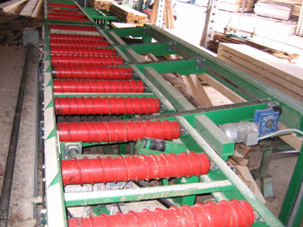

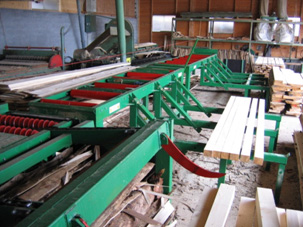

rozkladalni trak rozkladalni trak

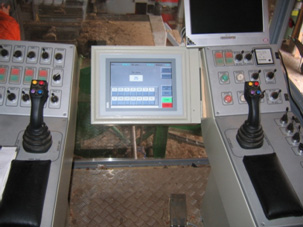

5. KOMANDNI PULT

  • je lahko nameščen ob progi ali na začetku proge-boljši pregled, vidljivost
  • NT terminal
  • ročice in stikala za vodenje procesa

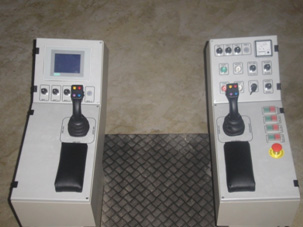

komandni pult komandni pult

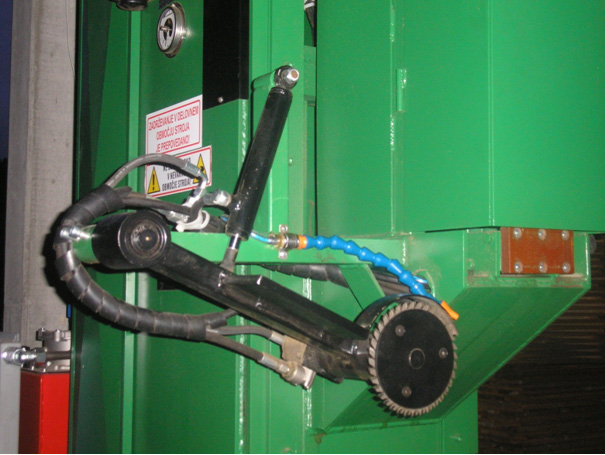

6. PREDREZILO ZA ODSTRANJEVANJE TUJKOV

  • Nameščen je pred žaginim listom
  • Namenjen odstranitvi vseh tujkov, ki bi poškodovali žagin list

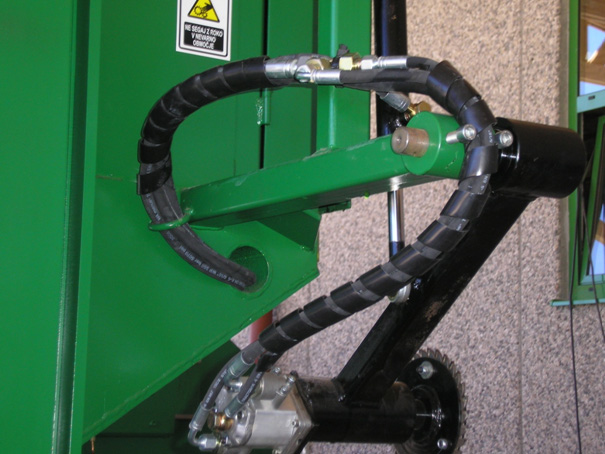

predrezilo predrezilo
